支持S卡口・高分辨率・近红外感光度增强 1/3.1英寸约320万像素全局快门方式图像传感器 IMX900 | 产品・解决方案

概述

图像传感器IMX900采用了2.25μm的微小像素，对角线长度5.81mm的1/3.1英寸光学尺寸，在小尺寸下实现了约320万有效像素的高分辨率。
使用小尺寸、高分辨率的图像传感器，能够以小型相机进行大范围的拍摄，有助于解决相机成本、系统设置空间等课题。并且IMX900还大幅改善了斜入射特性，近红外（NIR: Near-Infrared）感光度也得到了增强，这有助于提升镜头设计的自由度，也可以在利用近红外线照明的检测等场景中提升识别精度。另外，该传感器还搭载了Fast AE（快速自动曝光控制）、Quad HDR（四重高动态范围）、Quad Shutter Control（四重快门控制）等多种功能，有望通过减轻后段处理负荷以帮助相机实现良好的成像效果。
具备这些特点的IMX900将会在对图像传感器的需求日趋小型化、高性能化的各种物流领域中发挥其卓越性能，例如，应用于条形码读取用小型相机、生产线上的机器人分拣用相机、或代替人力进行搬运作业的AGV（无人搬运装置）/AMR（自动搬运机器人）之中等。

IMX900 “特长篇”（附带语音解说）

IMX900 “功能篇”（附带语音解说）

特点

小型化・多像素化

IMX900是一款1/3.1英寸的全局快门方式图像传感器，支持产业相机中广泛使用的S卡口（M12），并凭借2.25μm微细像素的采用实现了约320万有效像素的高分辨率。小型封装为其提供了丰富的镜头选项，可应对多种拍摄需求，并提供高品质的图像。

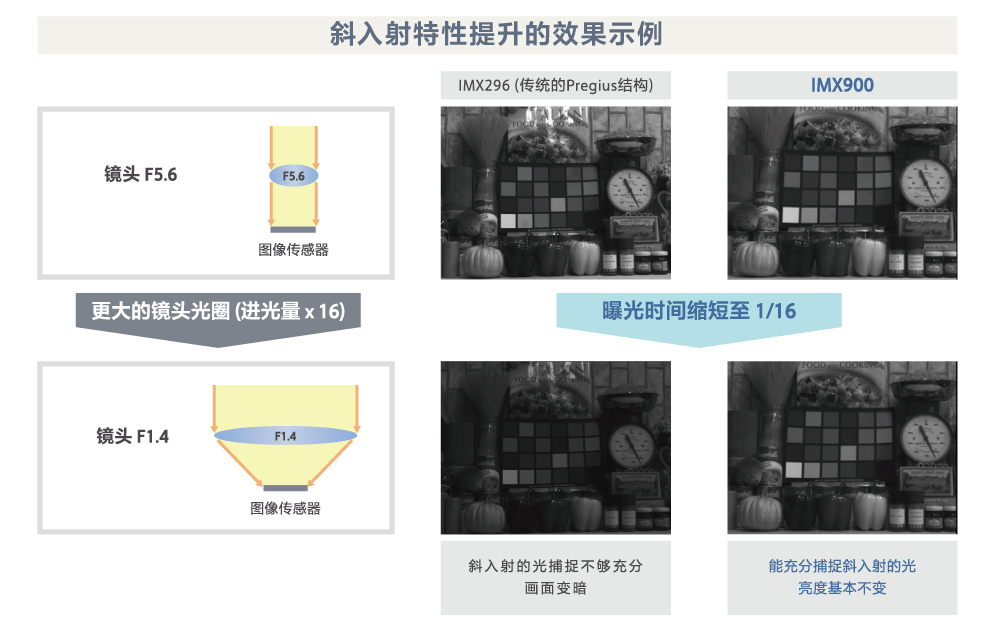

斜入射特性大幅提升

光斜入射至图像传感器像素时，其集光特性被称为斜入射特性。IMX900采用了以Pregius S技术为基础开发的像素结构，增大了像素开口率，从而成功大幅提升了斜入射特性。这也使得镜头的选择与设计更加自由，有助于扩大该图像传感器的应用场景。

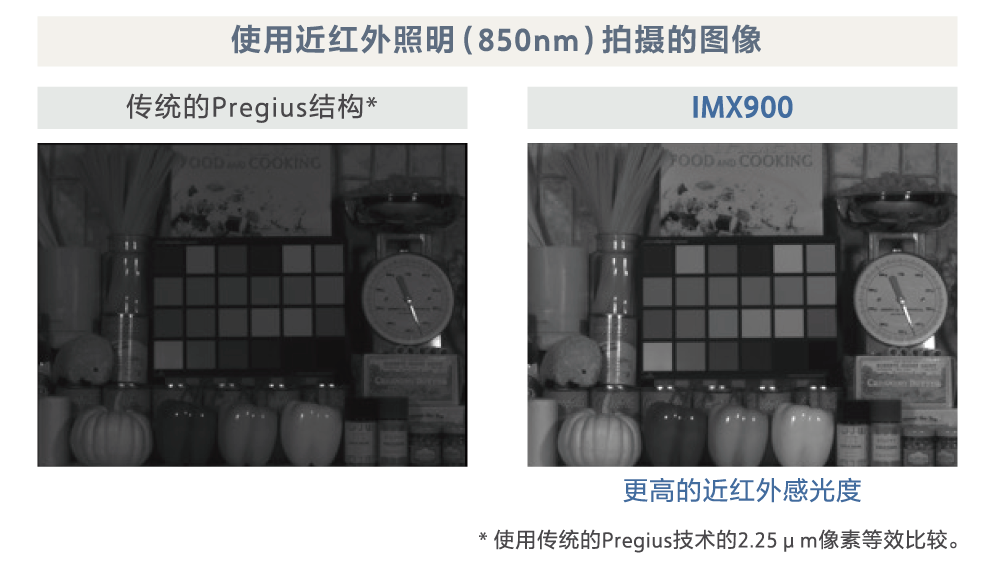

近红外波段的感光度大幅提升

IMX900凭借新开发的像素结构，将近红外波段（850mm）的感光度提升至过去^*的约2倍，因此可用于使用近红外照明的产品检查以及AGV（无人搬运装置）/AMR（自动搬运机器人）等场景中。此外，其在红外波段的感光度提升也可用于红外照明下的读码用途。

* 与本公司的1/2.9英寸、有效像素约158万的CMOS图像传感器“IMX296”的比较。

内置功能可减轻后段处理负荷

为减轻后段图像处理的负荷、提升识别精度，IMX900搭载了便利的片上芯片功能。这对于提升配套相机的设计效率、削减成本以及提升识别精度很有帮助。

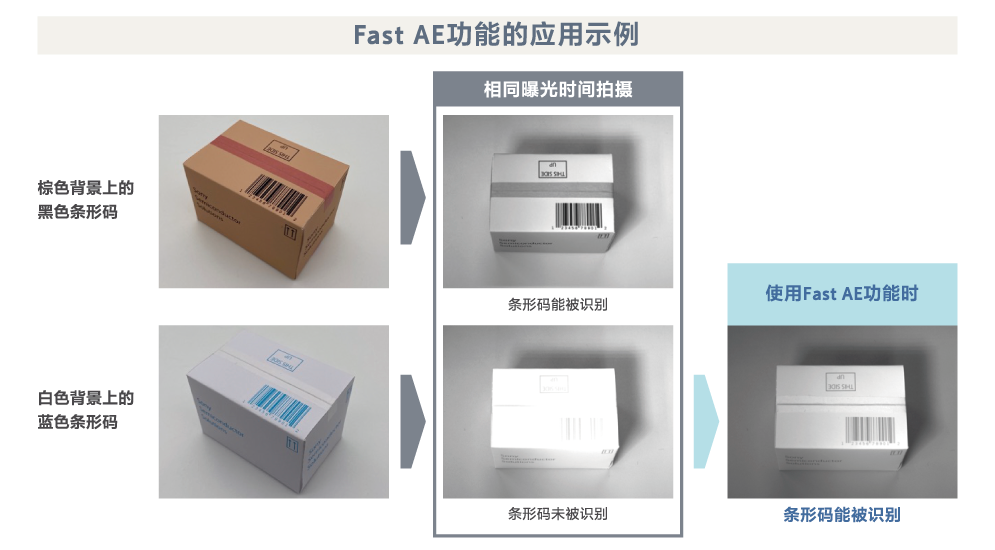

Fast AE (Auto Exposure)功能

“Fast AE”（快速自动曝光控制）功能，可通过成像前一瞬间拍摄的低分辨率图像，快速算出恰当的曝光时间并进行设定。合理运用该功能，在照明环境或相机与拍摄对象间的距离发生改变时，也能始终以恰当的曝光时间完成拍摄。

Quad HDR (High Dynamic Range)功能

通过分别对2ｘ2的4个像素单位设定独立的曝光时间，并将短时间曝光和长时间曝光等不同曝光条件组合起来的方式同时进行拍摄，可以获得高动态范围的图像。用来拍摄金属配件、橡胶等反射率不同的材料时会非常有效。

* 未搭载HDR合成功能，需要在后段进行合成处理。
* 仅IMX900-AMR（Monochrome）支持该功能，IMX900-AQR（Color）不支持。

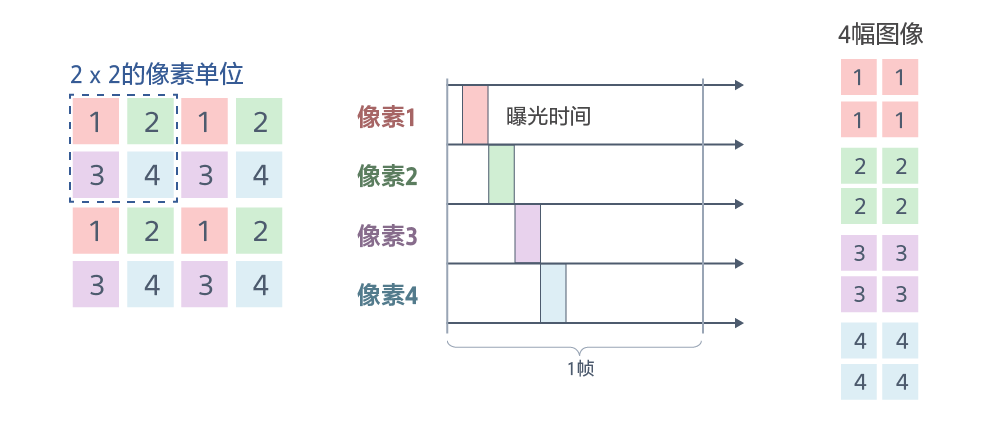

Quad Shutter Control功能

通过分别对2ｘ2的4个像素单位设定独立的快门时间与曝光时间，并将各像素视为4组错开时间拍摄，可以实现这4幅图像的超高速拍摄。

高速拍摄

最大帧率高达117frame/s（10bit输出时、截至2024年6月），能够精准捕捉到高速移动的被摄体。可用于加快检查线速度以改善需求响应时间，亦可应用于需要高速成像的三维成像领域。

技术

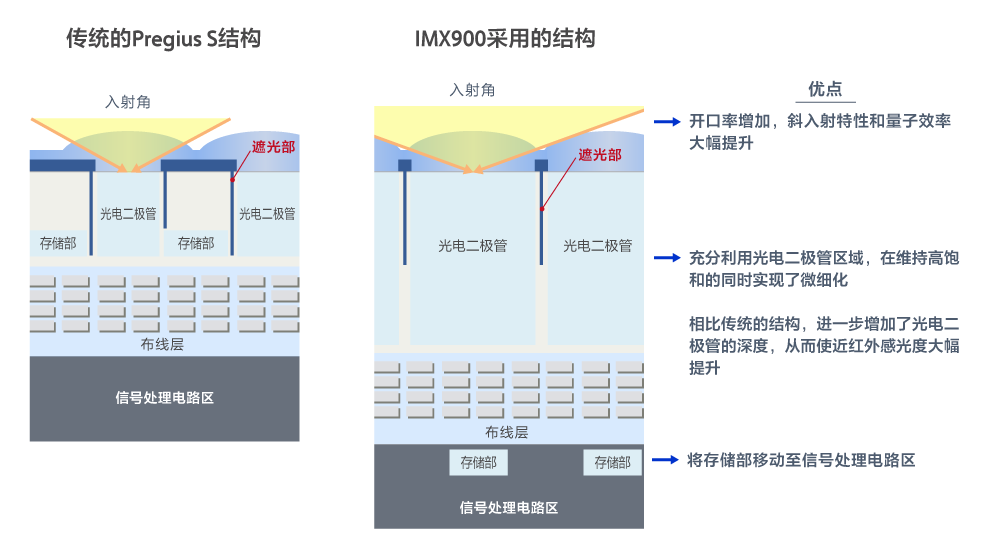

IMX900采用了以Pregius S为基础新开发的像素结构，实现了对堆栈结构的进一步升级。如图所示，曾和光电二极管配置在同一基板上的存储部，被移动到了另外的信号处理电路区。这样可以扩大光电二极管区域，即使是小尺寸像素也能维持高饱和信号量。并且开口部扩大后，还可以捕捉到更大范围的入射光线，这使得斜入射特性也得到了显著改善。而随着光电二极管区域的厚度增加，传感器在近红外波段的感光度也得到了大幅提升。

全局快门技术 Pregius / Pregius S

查看搭载于本组产品中的全局快门技术信息

规格

型号		IMX900-AMR/AQR
图像尺寸		对角线5.81 mm （1/3.1英寸）
有效像素		2064（H）× 1552（V）约320万像素
单位像素尺寸		2.25 μm（H）× 2.25 μm（V）
帧率	全像素输出	8bit 125 frame/s 10bit 117 frame/s 12bit 72 frame/s
电源电压	模拟	2.9 V
	数字	0.8 V
	接口	1.8 V
快门模式		全局快门
输出接口		MIPI：4通道 SLVS：4通道
滤光片		黑白/彩色
封装		陶瓷封装（LGA）尺寸 12.0 mm × 9.3 mm
产品概要 PDF		IMX900-AMR（黑白） IMX900-AQR（彩色）
