概述
SPRESENSE™是耗电低，并搭载GPS接收功能与高分辨率音频编解码器的IoT用单板电脑。利用GPS与高性能处理器的无人机、高分辨率音频的播放与录音、使用内置全数字放大器的智能音箱终端、发挥低耗电性能的定点相机等，IoT将朝着更智慧化、更高性能化方向发展。
*) SPRESENSE和徽标是索尼集团公司的商标。
点击此处查看SPRESENSE™的详情
特点
高精度的定位功能
SPRESENSE™搭载的智能传感处理器CXD5602配备多系统GNSS定位功能。可同时接收多个系统的信号，例如GPS、MICHIBIKI、GLONASS等。
高规格的高分辨率音频功能
搭载192kHz/24bit的高分辨率音频编解码器与D类全数字放大器。麦克风输入最大支持8通道。
强大的计算能力
CXD5602搭载了6个可在低耗电状态下运行的多核处理器ARM® Cortex® -M4F。
产品阵容

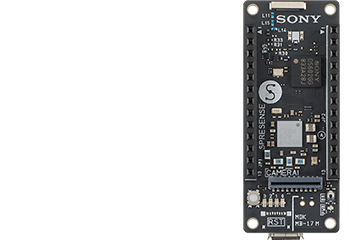

SPRESENSE™ 主板
| 型号 | CXD5602PWBMAIN1 |
|---|---|
| 尺寸 | 50.0mm x 20.6mm |
| CPU | ARM® Cortex®-M4F x 6核 |
| 最大时钟频率 | 156MHz |
| SRAM | 1.5MB |
| flash memory | 8MB |
| 数字输入输出 | GPIO, SPI, I2C, UART, I2S |
| 模拟输入（A/D转换器） | 2ch (0.7V range) |
| GNSS | GPS(L1-C/A), QZSS(L1-C/A), GLONASS(L1), Beidou(B1), Galileo(E1-CBOC), SBAS, QZSS(L1-S) |
| 相机输入 | 专用并行接口 |

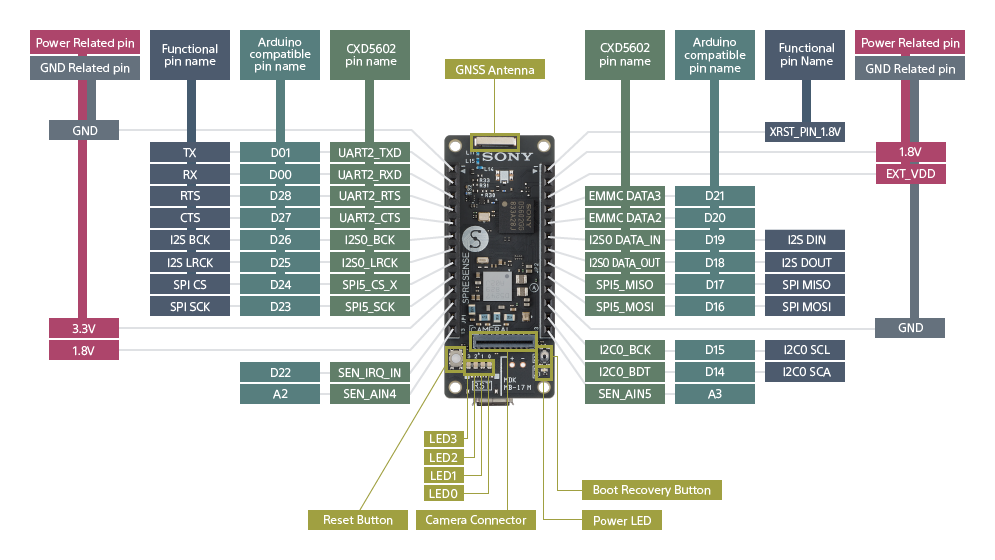

SPRESENSE™ main board pin assignment

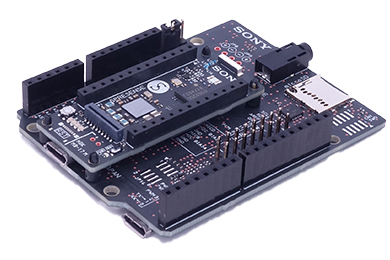

SPRESENSE™ 扩展板
| 型号 | CXD5602PWBEXT1 |
|---|---|
| 尺寸 | 68.6mm x 53.3mm |
| 音频输入输出 | 4通道模拟Mic输入或8通道数字Mic输入、耳机输出 |
| 数字输入输出 | 3.3V或5V |
| 模拟输入（A/D转换器） | 6ch（5.0V range） |
| 外部存储接口 | microSD 卡槽 |

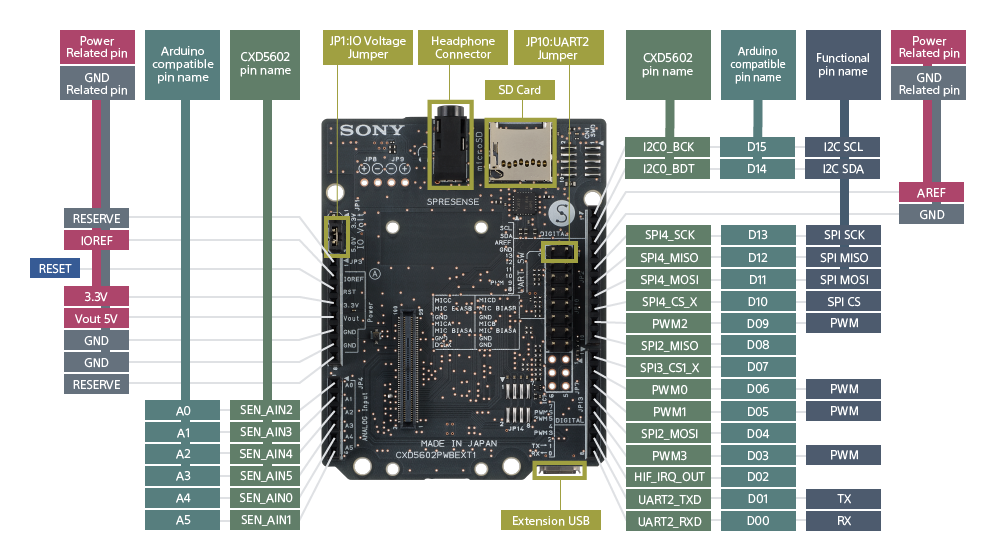

SPRESENSE™ extension board pin assignment

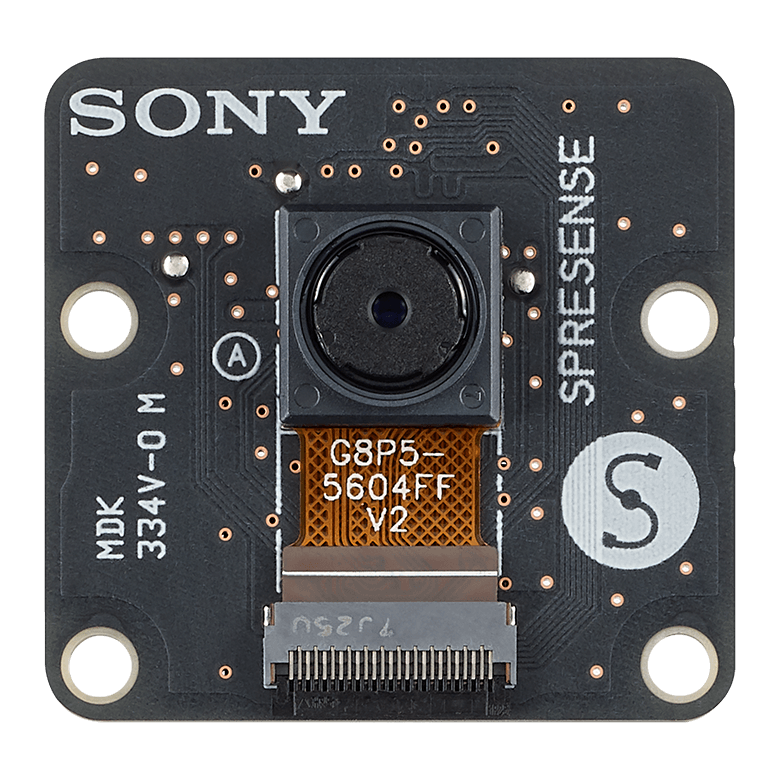

SPRESENSE™ 相机板
| 型号 | CXD5602PWBCAM1 |
|---|---|
| 尺寸 | 24.0mm x 25.0mm |
| 图像传感器像素 | 2608 (H) x 1960 (V) = 约 5.11 M pixels |
| 电源电压 | DC 3.7V |
| 接口电路电压 | DC 1.8V |
| 接口 | CMOS 8位并行 |
| 图像格式 | Y/C, RGB, RAW and JPEG |
| 控制接口 | I2C |
| 集成过滤器 | 红外截止滤光片 |
| 视场角 | 78°±3° |
| 景深 | 77.5cm ～ ∞ |
| 光圈 | 2.0±5% |
| 焦点 | 定焦 |
SPRESENSE™ LTE extension board
| Model name | CXD5602PWBLM1 |
|---|---|
| Size | 45mm x 50mm |
| Onboard module | LBAD0XX1SC (Murata Manufacturing module equipped with Altair Semiconductor's ALT1250 Chipset) |
| SIM card | nanoSIM |
| RAT | LTE Cat-M1 NB-IoT |
| Bands | US Band 2, 4, 12, 13 EU Band 3, 20 |
| Antenna | Equipped with onboard antenna |
| Audio input / output | 2 ch analog microphone input or 4 ch digital microphone input Headphone output |
| Digital input / output | Selectable from 3.3V or 5V |
| Analog input terminal | 2ch (5.0V range) |
| External memory interface | microSD card slot |

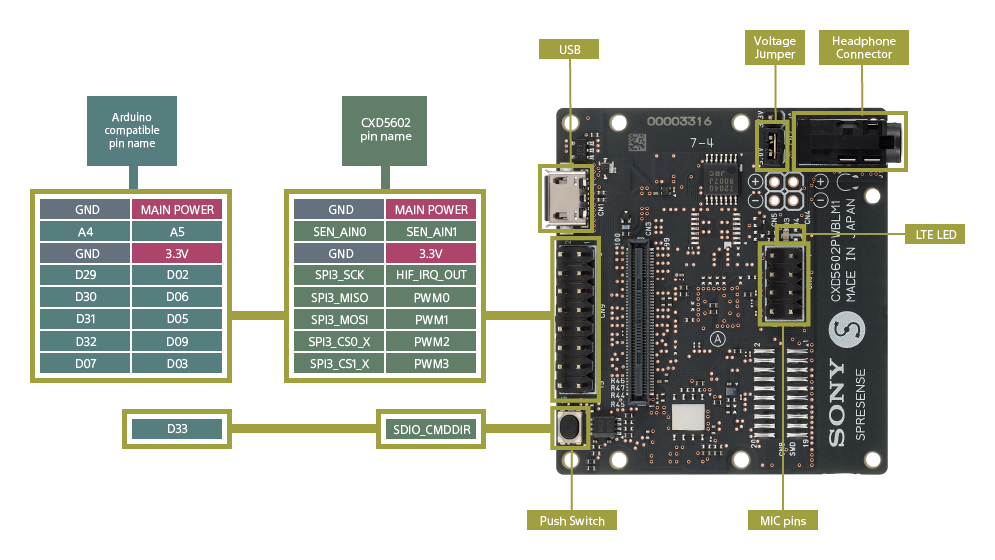

SPRESENSE™ LTE extension board pin assignment

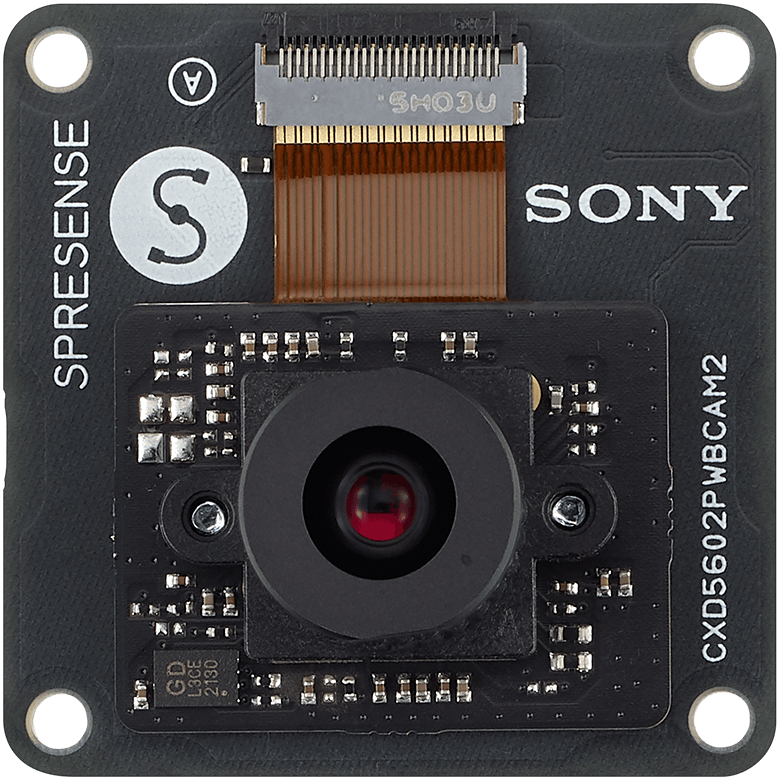

SPRESENSE™ HDR camera board
| Model name | CXD5602PWBCAM2W |
|---|---|
| Size | 28mm x 28mm |
| Number of effective pixels | 1280(H) x 960(V) 1.23M pixel |
| Operation voltage | DC 3.7V |
| I/O voltage | DC 1.8V |
| Camera interface | CMOS 8bit parallel |
| Output format | Y/C, RGB and JPEG |
| Control interface | I2C |
| Built-in filter | IR cut filter |
| FOV | 50.3°±3° |
| Depth of field | 5.1mm（Adjustable） |
| F value | 2 |
| Lens diameter | M8 P0.35 |

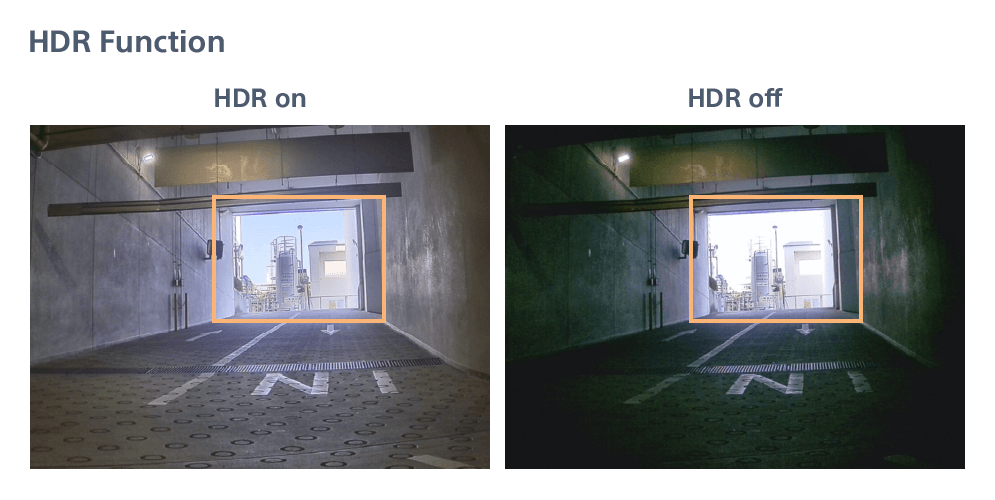

| Additional functions | High Dynamic Range (120dB) High Dynamic Range (120dB), Interchangeable lens, Low-light capturing, Close-up function |
规格
SPRESENSE™搭载LSI 规格
| Chipset | ||
|---|---|---|
| CXD5602GG | CXD5247GF | |
| Pin configuration | 185pin FCBGA | 156pin WLCSP |
| Package size[mm] | 6.5 × 6.5 | 5.34 × 5.56 |
| Package height[mm] | 1 | 0.5 |
| Ball pitch[mm] | 0.4 | 0.4 |
| Technical Manual |  |
|
| User Manual | |
- |
*) SPRESENSE和徽标是索尼集团公司的商标。
*) 其他记载的公司和商品名是各公司的商标或注册商标。
技术
高音质多通道声音采集技术
能够以超出人耳可听范围的192kHz/24bit高分辨率捕捉音频和振动。模拟麦克风最大可捕捉4个通道的音频，而数字麦克风可同时捕捉最大8个通道的音频，并利用多核处理器的强大计算能力进行信号处理与AI处理，从而可实现超越人类感官的传感效果。
省电性能和强大的计算能力
采用六核配置，搭载了6个Coretex-M4F。我们的硅工艺大幅降低驱动电压，使电力消耗远远低于普通的多核处理器。而且，采用在适当的电力条件下运行CPU电源、时钟和存储器的设计，在系统层面达到了省电效果。还配备相机和音频输入输出功能，因此，在低耗电状态下也能实现使用图像和音频的应用场景。
想要了解该产品群搭载的低功耗GNSS产品群的技术信息，请点击此处。
应用
该产品群被用于安全监测领域，如塔楼安保、河道监测等。
该产品群被用于基础设施检测领域，如以振动和音频异常表现出来的设备异常的诊断等。
该产品群可用于LPWA（低功耗广域）通信领域，如物流、环境监测等。
在农林/畜牧业领域，该产品群已被有效用于动物追踪等用途。
*) SPRESENSE和徽标是索尼集团公司的商标。
*) 其他记载的公司和商品名是各公司的商标或注册商标。
