概述
如今,超越人眼的传感技术在各种产业设备领域的应用正不断扩大。针对非可见光区域内紫外线波段(UV/Ultraviolet)的传感技术就是其中之一。
IMX487是一款支持UV波段,采用了Pregius S™技术的高速全局快门图像传感器。不仅可以应用于常规的半导体缺陷检测,还适用于回收现场的素材拣选、零部件表面细微划痕的检测、基础设施检测、生命科学等多种应用场景。
特点
搭载可实现无失真高速拍摄的全局快门功能
采用适合UV波长特性的结构,搭载Pregius S技术,可实现UV波段(200nm~400nm)内拍摄运动物体不失真的影像,最高帧率可达193fps(10bit模式)。不仅可以应用于常规的半导体缺陷检测,还适用于回收拣选等要求高速性的应用场景,扩大了UV相机的适用范围。
实现低噪点、高画质的拍摄
本产品针对UV波段采用了特殊的受光结构,维持了UV波段高感光度的同时还大幅降低了噪声,使高画质影像的拍摄成为可能。
适用于多种用途的高分辨率
在维持了UV波段高感光度的同时,将像素尺寸缩小至2.74um,在2/3 英寸的靶面下实现了约813万的高像素。不仅可以应用于工厂内的FA用途,还有望在基础设施检测等要求便携性和分辨率的室外场景广泛发挥作用。
什么是UV

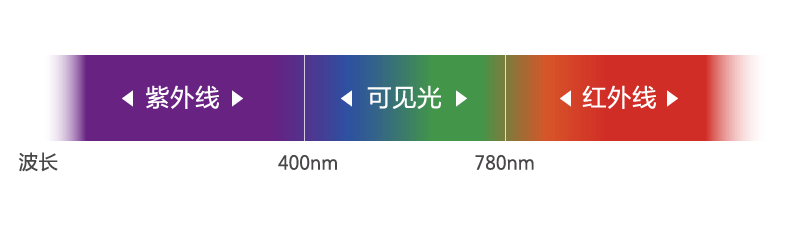

下图展示了紫外线的波长范围。UV(紫外线)比可见光波长短,其波长范围是10nm~400nm。IMX487 可检测200nm~400nm的波长。
规格
型号 | IMX487-AAMJ-C | ||
---|---|---|---|
图像尺寸 | 对角11.1 mm (2/3 英寸) |
||
有效像素 | 2856 (H) × 2848 (V) 约813万像素 |
||
像素尺寸 | 2.74μm (H) × 2.74μm (V) | ||
帧率 | 全像素输出 | 8bit | 194fps |
10bit | 193fps | ||
12bit | 127fps | ||
输入频率 | 37.125MHz / 74.25MHz / 54MHz | ||
电源 | 模拟电压 | 3.3V、2.9V | |
数字电压 | 1.1V | ||
接口电压 | 1.8V | ||
快门模式 | 全局快门 | ||
输出接口 | SLVS-EC : 8 / 4 / 2 / 1 通道 SLVS : 8 / 4通道 |
||
封装尺寸 | 20.0mm (H) × 16.8mm (V) |
下载
UV图像传感器概述
2页关于索尼UV图像传感器的摘要
使用非可见光开拓新世界 UV图像传感器的应用
从原理角度分5方面介绍UV图像传感器的应用案例
搭载UV图像传感器的相机列表
下载搭载索尼UV图像传感器的相机列表
技术
查看搭载于本组产品中的UV图像传感器技术信息
查看搭载于本组部分产品中的高速接口标准SLVS-EC的概要和优势
