概述

Pregius和Pregius S是索尼的技术商标，也是索尼CMOS图像传感器全局快门及其周边技术的总称。

在需要进行高速、大量图像处理的机器视觉或智能工业等领域的图像检查中，搭载了Pregius/Pregius S技术的CMOS图像传感器能够以高画质实现无失真的高速拍摄，是最为理想的选择。

另外，在工厂自动化以外的领域，例如，交通监控、基础设施检查等产业领域的成像和传感领域，也催生出了全新用途的可能性。

特点

可无失真地拍摄运动物体

搭载全局快门功能，因此可拍摄高速运动的被摄体，并确保无失真。可用于辨认文字等。

兼备实现信号处理的高速化和低噪点

凭借独自开发的列并行A/D转换电路，实现信号处理的高速化和低噪点。帮助需要高精度图像检测的现场提升生产效率。

凭借Pregius S技术进一步实现小型化和高速化

Pregius S背照式像素结构的全局快门技术，不仅能拍摄出焦平面逼真的运动体图像，还能兼顾高精细化与小型化。

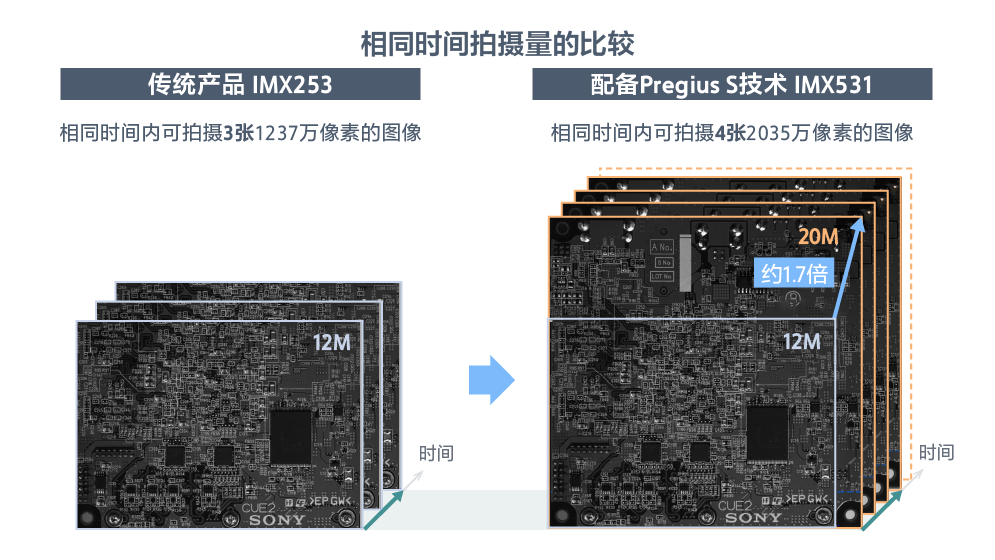

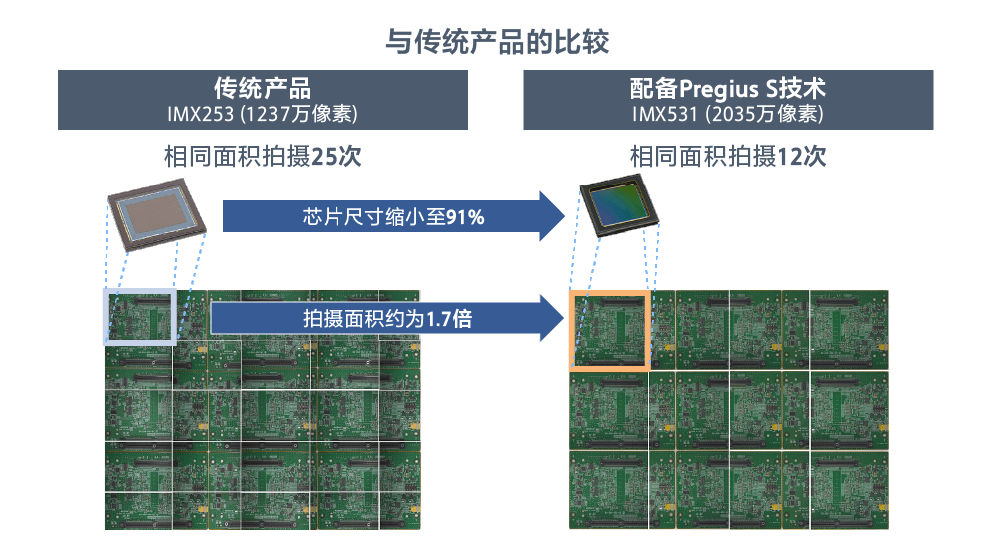

新结构相比前照式，在集光性上更具优势，既维持了感光度和饱和特性，又使像素尺寸缩小至传统产品^*1的约63%，实现了单边仅有2.74µm的大小。另外，将过去配置在像素区域附近的电路改为堆栈式结构后，相同光学尺寸下可实现原来约1.7倍的高分辨率，封装尺寸也实现了小型化，缩小至传统产品^*1的约91%。

由此，可实现C型安装尺寸1.2型、有效像素约2445万的高分辨率小型机器视觉相机，从而实现在装置和生产线内的灵活设置。

*1) 本公司1.1型有效像素1237万的CMOS图像传感器“IMX253”和“IMX531”的比较

可高速读取拍摄数据

Pregius S的背照式像素结构为配线布局提供了高自由度，再加上采用了索尼自研的嵌入式时钟方式高速接口SLVS-EC，可高速读取高分辨率的成像数据并实现高效输出。因此，有望缩短制造装置与设备的节拍时间，提升总处理能力。

随着USB3.0和5GigE的广泛采用，除了支持5G bps的标准品，索尼还针对使用高速带宽的高端相机，推出丰富的高速产品阵容，用于检测、图像识别、鉴别、测量等各种用途，缩短测量和检查工序时间等，为生产效率的大幅提升做贡献。

了解SLVS-EC请点击此处

拍摄高精细的广域图像

针对工业设备，一般使用支持C卡口镜头的图像传感器，但使用更大光学尺寸的多像素传感器，可拍摄高精细的广域图像。

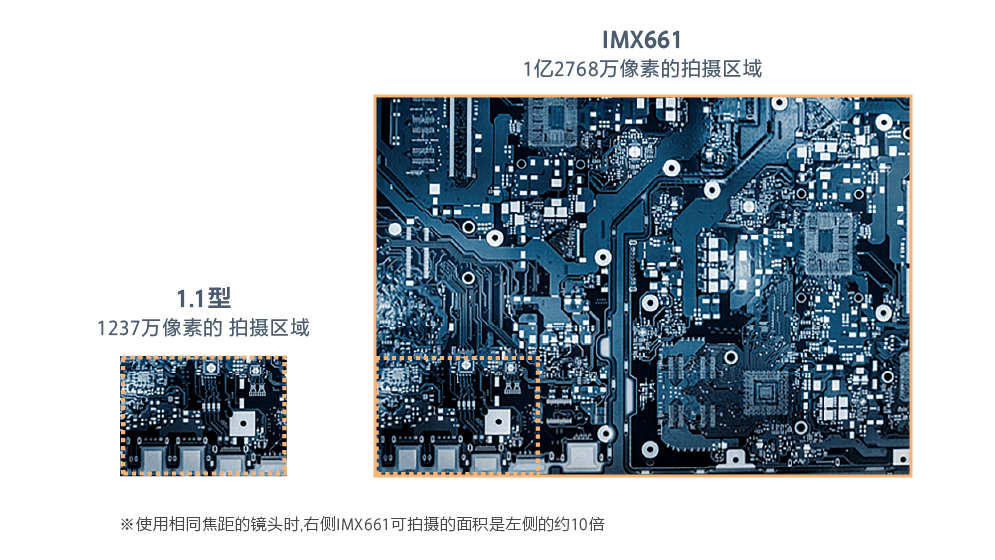

例如，比较1.1型的1237万像素的传感器和1亿2,768万像素的传感器，可发现拍摄区域明显扩大，因此可通过减少拍摄次数提升生产效率，并凭借高分辨率实现高识别精度。

索尼为产业应用提供两种类型的大型 CMOS 图像传感器：全局快门和卷帘快门。该视频解释了每种方法的差异和优势。

索尼“卷帘快门”和“全局快门”大型图像传感器

产品阵容

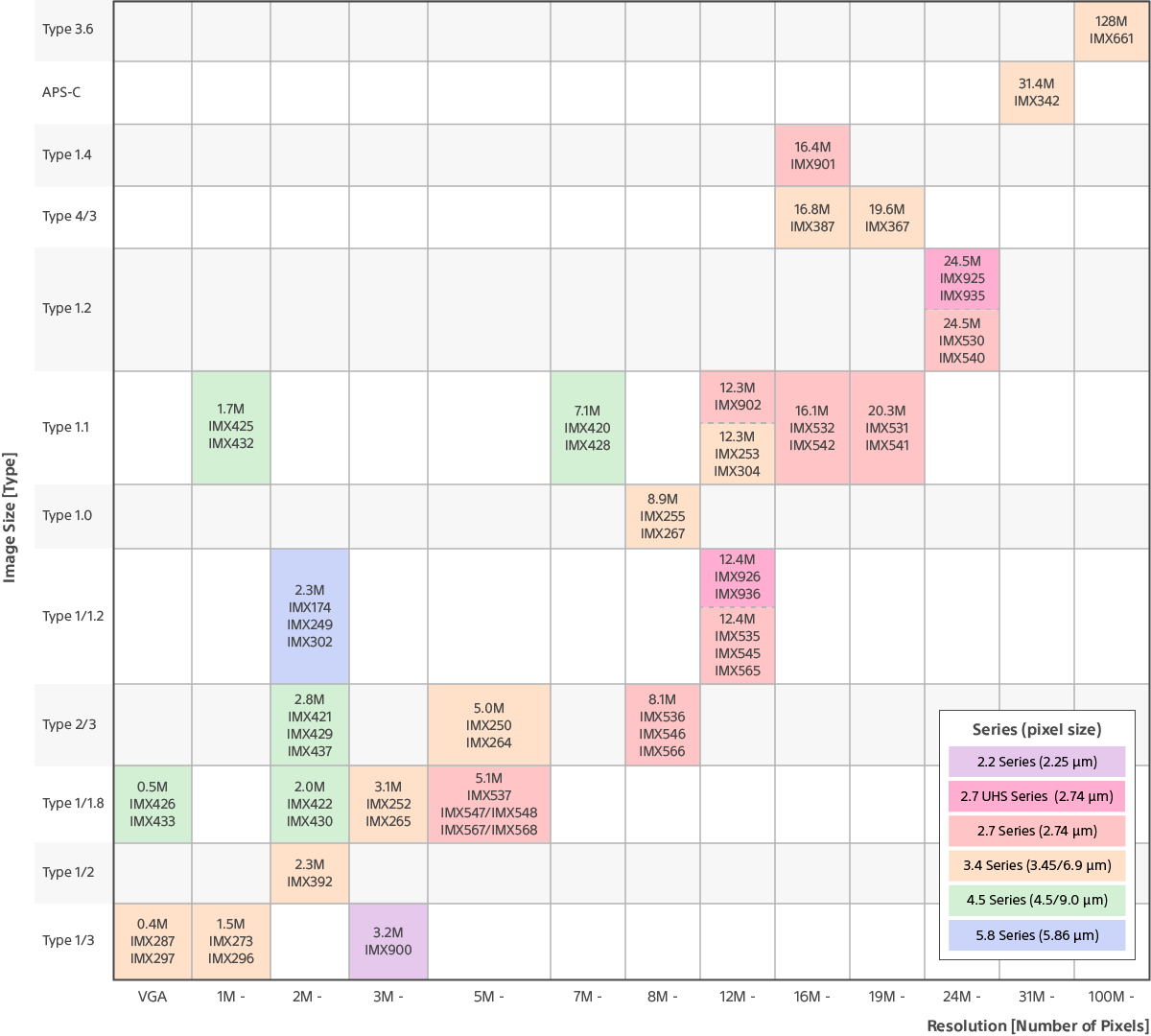

根据用途选择产品系列

在工厂和物流领域中，如果要利用工业相机使过去依赖于人力的工序更有效率，需要根据相机用途来配备像素尺寸与画质适合的图像传感器。

如果增加像素数量，一般来说芯片尺寸就会变大，导致相机尺寸也变大。另一方面，如果为缩小相机尺寸而缩小像素尺寸，则单位像素的集光面积会变小，感光度和饱和信号量会下降，导致画质变差。

索尼凭借先进的技术来应对这种两难局面，根据不同用途优化了像素尺寸与成像性能之间的平衡，同时扩大了全局快门方式图像传感器的产品阵容。下表总结了各系列的特点。

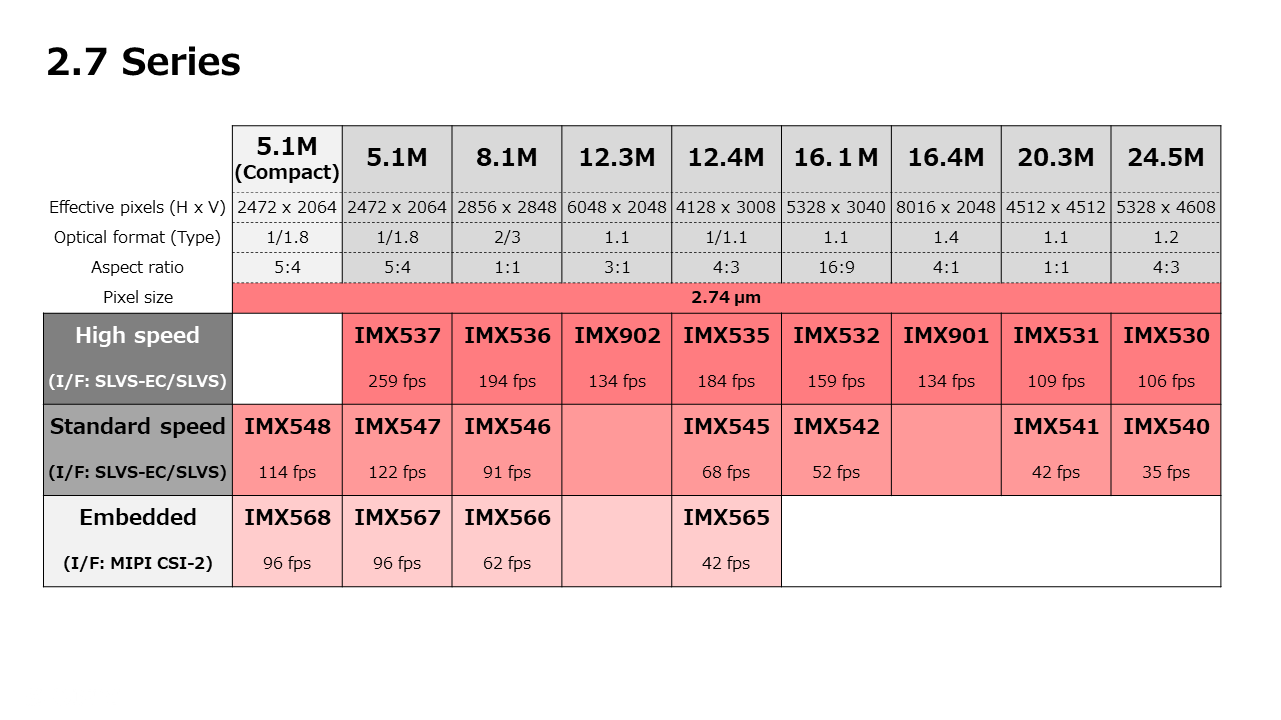

系列名	5.8系列	4.5系列	3.4系列	2.7系列	2.7 UHS^*3系列	2.2系列
像素尺寸	5.86 ㎛	4.5 ㎛^*1	3.45 ㎛^*2	2.74 ㎛	2.74 ㎛	2.25 ㎛
分辨率 (Megapixels)	2.3	0.5 - 7.1	0.4 - 128	5.1 - 24.5	12.4 - 24.5	3.2
图像尺寸	Type 1/1.2	Type 1/1.7 - Type 1.1	Type 1/2.9 - Type 3.6	Type 1/1.8 - Type 1.4	Type 1/1.1 - Type 1.2	Type 1/3.1
输出接口	Sub-LVDS	SLVS, SLVS-EC	Sub-LVDS, SLVS-EC, MIPI	SLVS, SLVS-EC, MIPI	SLVS-EC	SLVS, MIPI
特点	大像素尺寸实现高感光度和高SNR	凭借大像素尺寸和转换效率切换功能，实现宽照度范围下的高SNR	满足多种用途需求行业标准型号	实现高精细的成像效果高速、高分辨率	注重高速性的高分辨率型号	小尺寸、高分辨率出色的斜入射特性近红外领域的高感光度
产品一览	查看5.8系列的产品一览	查看4.5系列的产品一览	查看3.4系列的产品一览	查看2.7系列的产品一览	查看2.7 UHS系列的产品一览	查看2.2系列的产品一览

*1) 作为例外，也有9.0μm的型号（IMX425/426/432/433）
*2) 作为例外，也有6.9μm的型号（IMX287/297）
*3) Ultra High Speed

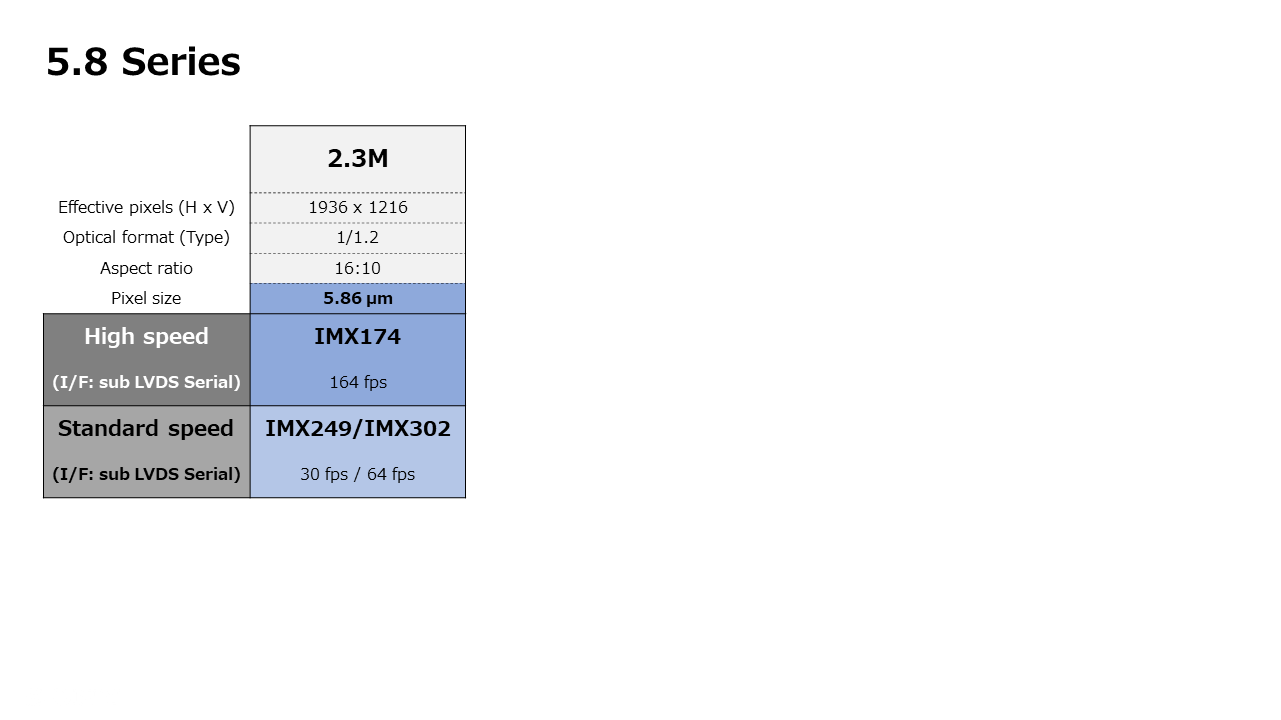

• 5.8系列像素尺寸为5.86μm，特点是具有出色的感光度和高S/N比。

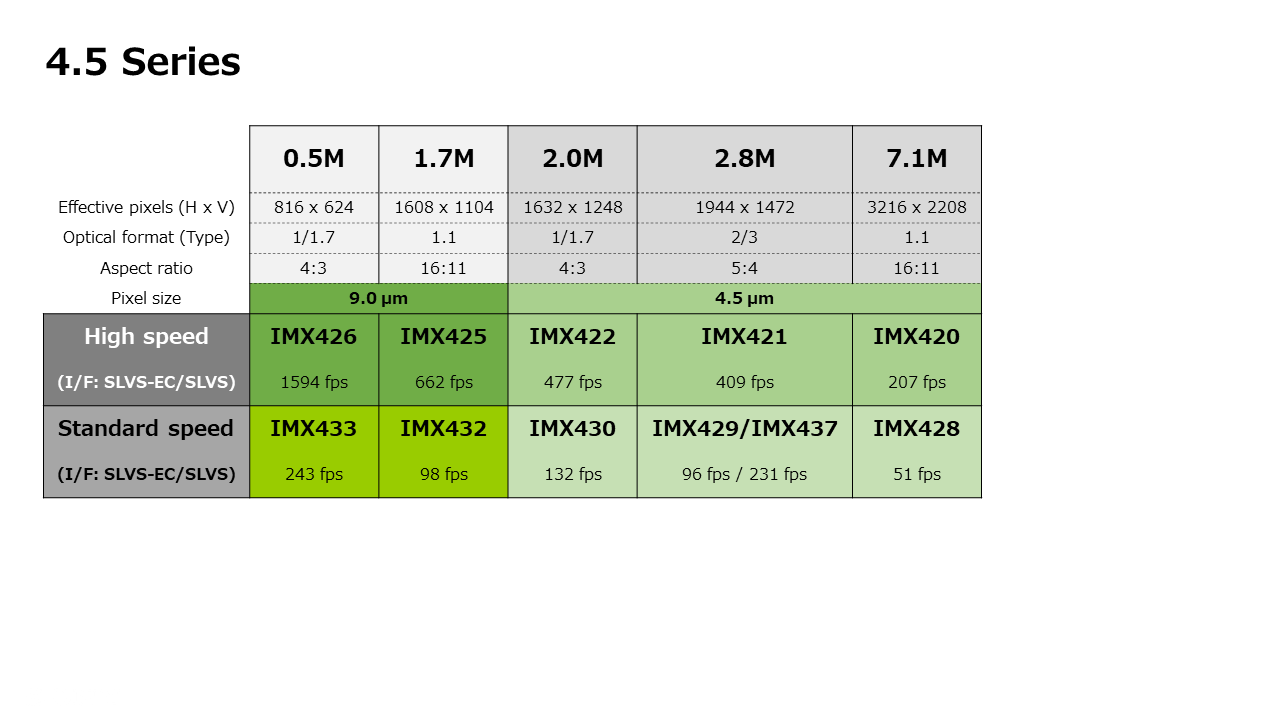

• 4.5系列像素尺寸为4.5μm，凭借转换效率切换功能，在明暗差显著的场景中能兼顾明暗部的成像效果。

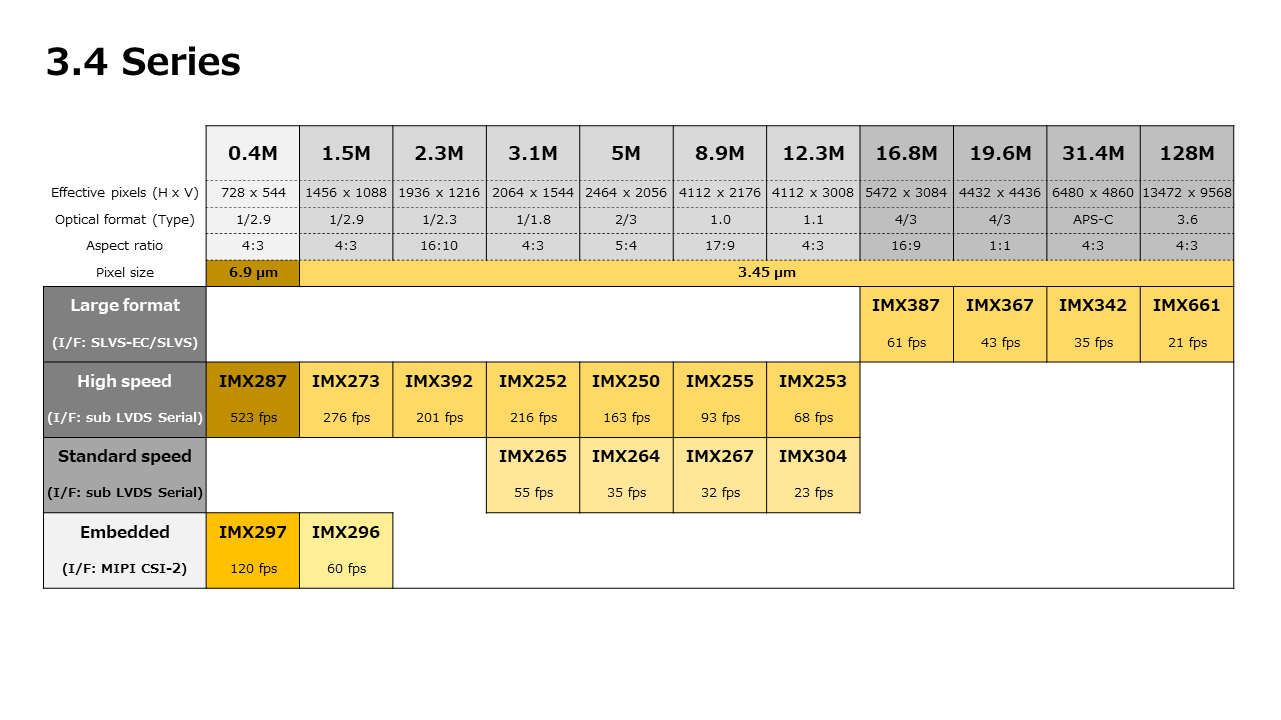

• 3.4系列像素尺寸为3.45μm，实现了图像尺寸与分辨率的平衡，作为产业用图像传感器的标准型号被应用于多种用途。拥有丰富的产品阵容，用户可选择适合的产品。
• 2.7系列像素尺寸为2.74μm，是搭载新结构技术Pregius S的堆栈式CMOS图像传感器。尺寸小、分辨率高，能够高精细地拍摄高速移动的被摄体。

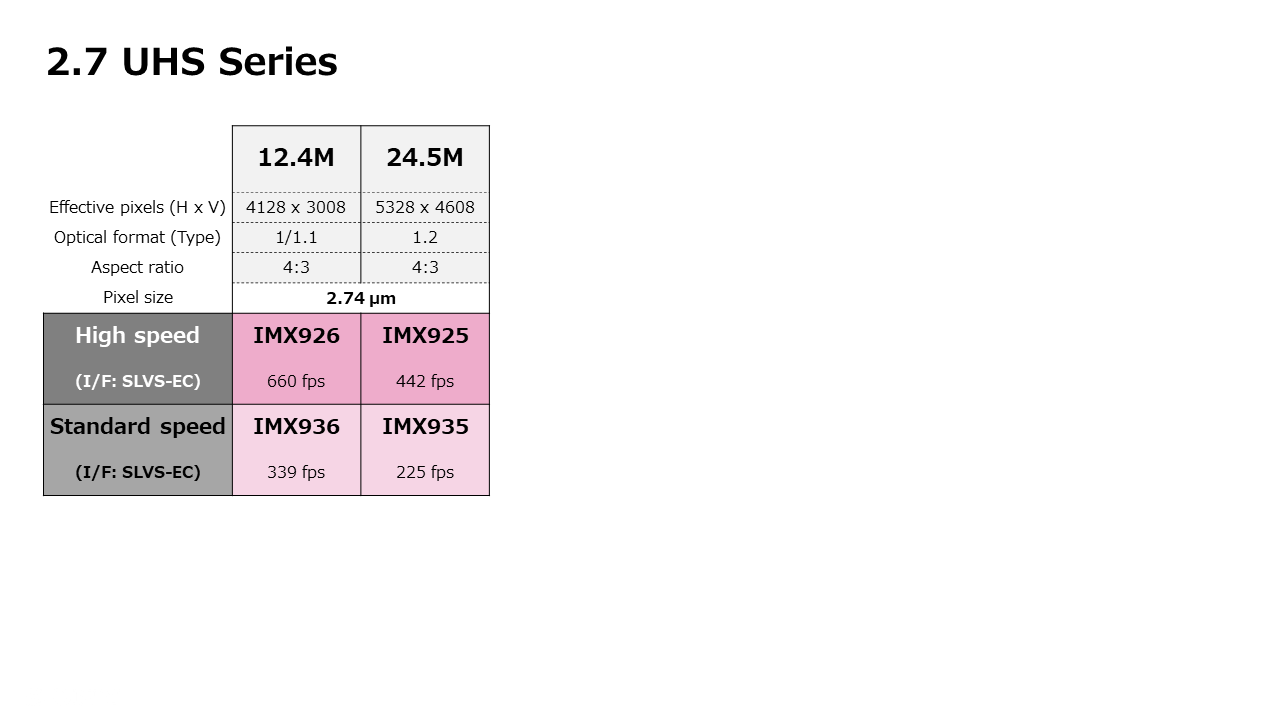

• 2.7 UHS^*3系列像素尺寸为2.74μm，搭载与2.7系列相同的结构技术Pregius S，是以高速、高分辨率为特色的堆栈式图像传感器。小尺寸、高帧率，且功耗表现优秀。

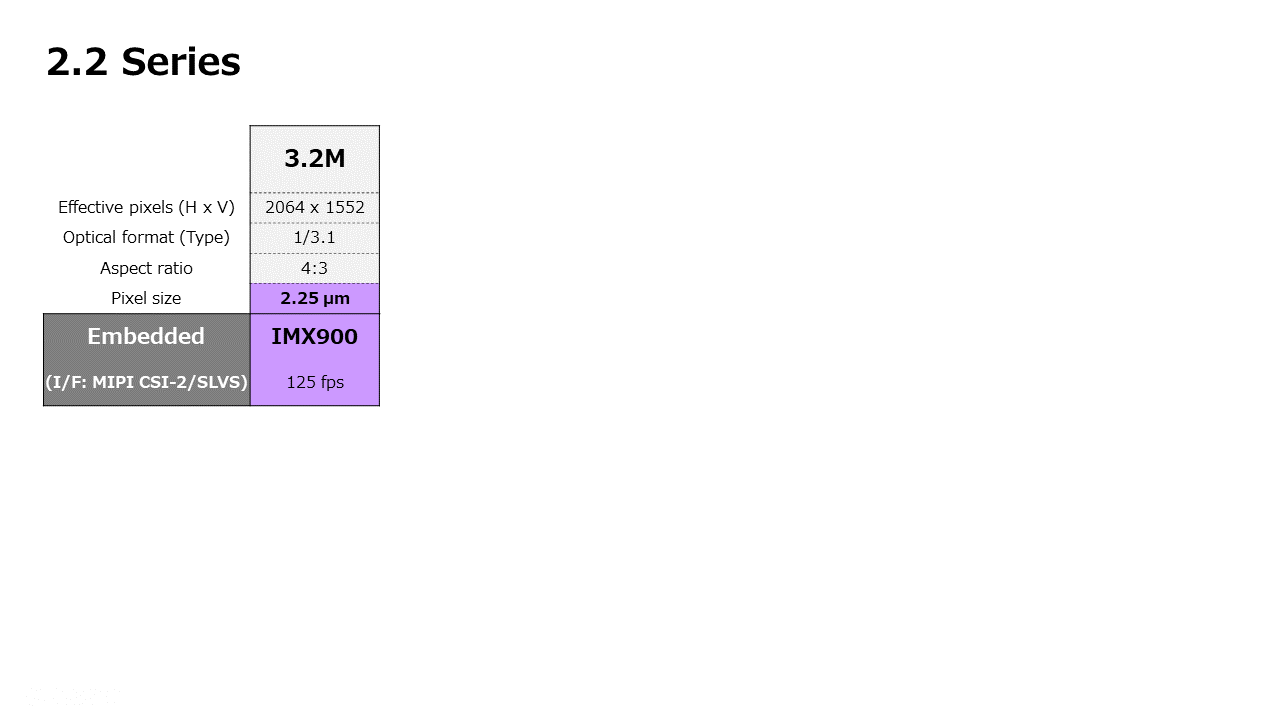

• 2.2系列像素尺寸为2.25μm，图像尺寸小且分辨率高，可实现高速、高精细的拍摄。堆栈结构的升级使该系列拥有出色的斜入射特性，近红外领域的感光度也得到了提升。
