概述
“SORPLAS”(Sustainable Oriented Recycled Plastic)是自主开发的高品质阻燃性再生聚碳酸酯树脂。虽然是再生材料,但是富有光泽,也可用于外观件及装饰面。通过改变添加剂的混合比率等,可以赋予其高刚性、抗冲击性、高阻燃性等各种特性。
而且,与普通阻燃性聚碳酸酯树脂相比,能大幅度减少生产时的CO2排放。另外,已经从技术上确认即使反复再生也能维持其特性,为降低环境负荷作出贡献。
特点
把废塑料用作再生材料
“SORPLAS”回收使用过的水桶及工厂、租赁店废弃的光盘,把回收材料等用作原料。为实现循环型社会做出贡献。

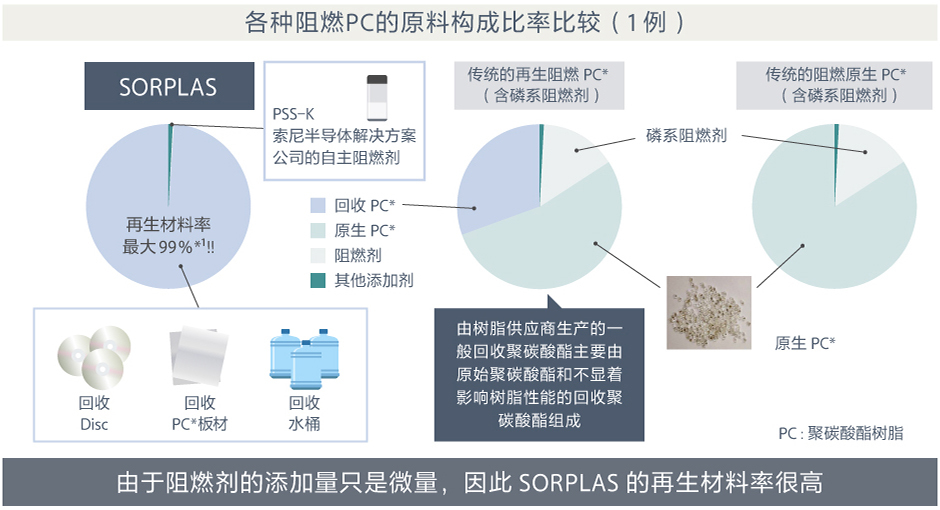

实现再生材料使用率最大99%*¹
为了制造出更环保的产品,自主开发了阻燃性塑料生产中重要的高性能阻燃剂(让塑料不易燃烧的添加剂)。这种自主阻燃剂只用少的含量就能达到性能特性,因此可把再生材料使用率提高到最大99%*¹。
*¹ : 不同应用场景的再生材料使用率可能有所不同。(根据索尼内部数据)一些SORPLAS产品系列的再生材料使用率可达99%
*) 电气产品用途的普通阻燃性再生塑料中再生材料使用率为30%左右。(本公司调查)
*)各产品的再生材料比率不同。
环境负荷最小化和材料性能最大化并存

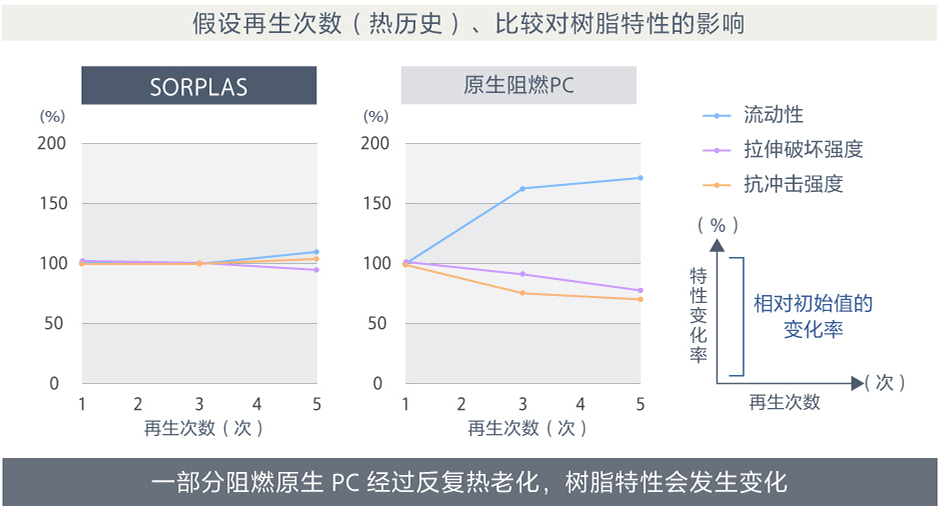

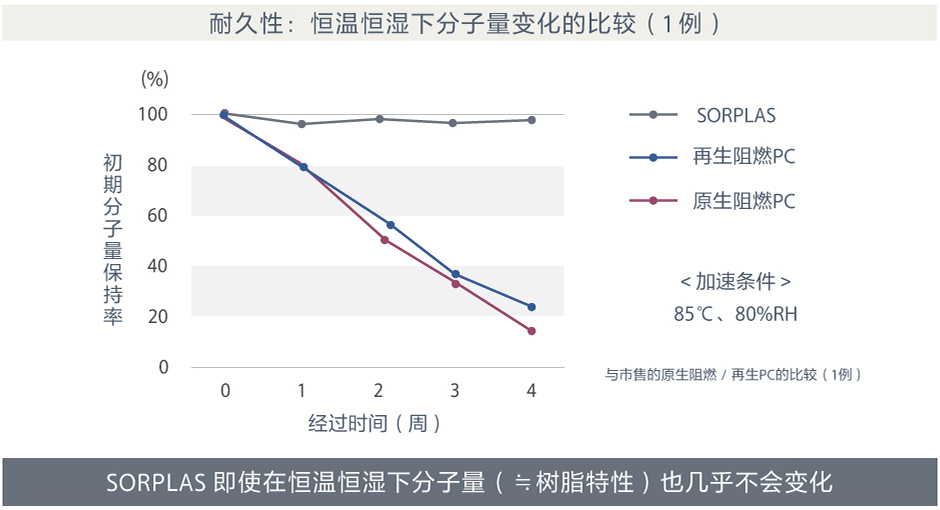

只需添加微量阻燃剂的好处还不仅仅只是提高再生材料使用率。已经从技术上确认,“SORPLAS”无论是在恒温恒湿条件下保管时(图2),还是在重复熔融混炼时(图3),几乎都不会因添加物而发生劣化,实现了作为阻燃性聚碳酸酯树脂的高端耐久性。
应用案例

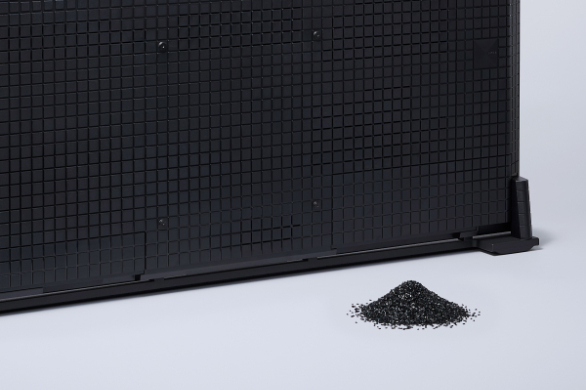

薄型电视机机壳
随着电视机设计向更大、更薄发展,用于机壳及内部零部件的塑料需求也伴随着时代发生着变化。SSS顺应这种变化,及时开发了环保型材料 “SORPLAS”。
一部分产品在电视机中面积最大的后壳采用了“SORPLAS”。不光保持了高品质,与传统材料相比,还削减了最大约50%的原生塑料使用量。
笔记本电脑
“SORPLAS”被广泛采用作为各种笔记本电脑的组件。它被用于需要轻巧且强度要求高的机身、需要可靠性的内部部件以及需要具有耐冲击性和长期耐热性能的AC适配器和电池组。
在2024年,在Getac公司2024年推出的产品中,"SORPLAS"被用于支撑坚固机身的顶盖、铰链、键盘等部件,以及电源按钮。我们将继续与该公司合作,进一步在各个部位上利用"SORPLAS",并共同开发更多的应用案例。
产品阵容
Item | Unit | Existing “SORPLAS” | Developing “SORPLAS” | |||||||
---|---|---|---|---|---|---|---|---|---|---|
Impact | Rigidity | High impact | Hyper flow | Hight FR | Hyper impact | Hyper FR | High rigidity | |||
<Application> | - | Mobile, Camera | TV(M/C), Mobile | AC adapter | TV(RC) | Battery pack | Commdity | OA、PJ | OA | |
<Recycled ratio> | % | 99 | 89 | 95 | 85 | 97 | 99 | 91 | 70 | |
<Filler> | - | GF:10% | - | - | - | - | Talc:6% | GF:30% | ||
<Physical properties> | MFR(300℃1.2kgf) | g/10min | 14 | 12 | 9.2 | 74 | 26 | 7.4 | 18 | 16 |
MFR(260℃1.2kgf) | g/10min | - | - | - | - | - | - | 11 | - | |
Tensile Strength | MPa | 61 | 80 | 57 | 58 | 59 | 63 | 62 | 120 | |
Tensile Elongation | % | 75 | 4 | 75 | 15 | 37 | 96 | 20 | 3 | |
Flexural Strength | MPa | 91 | 130 | 90 | 90 | 94 | 93 | 98 | 184 | |
Flexural Modulus | MPa | 2,170 | 3,700 | 2,100 | 2,300 | 2,270 | 2,160 | 2,680 | 8,200 | |
Notched Izod | kJ/m2 | 10 | 5.0 | 52 | 15 | 9.2 | 60 | 6.8 | 10 | |
Heat Deflection Temp(1.8MPa) | ℃ | 122 | 132 | 120 | 97 | 116 | 120 | 117 | 139 | |
Mold srincage | % | 0.4~0.6 | 0.2~0.4 | 0.4~0.6 | 0.3~0.5 | 0.4~0.6 | 0.4~0.6 | 0.4~0.6 | 0.1~0.2 | |
<Flammability> (UL94V) |
Thickness(mm) | V-2(3.0) | V-1(3.0) | V-0(3.0) | V-0(3.0) | V-0(3.0) | - | 5VB/V-0(3.0) | V-1 equiv.(3.0) | |
- | V-1(1.5) | V-0(1.5) | V-0(1.5) | - | - | 5VB/V-0(1.5) | V-1 equiv.(1.5) | |||
- | - | V-1(1.2) | V-1(1.2) | - | - | ー | - | |||
V-2(0.75) | HB(0.8) | - | - | V-0(1.0) | V-2 equiv. (0.8) | - | - |
*) 上表所列数值为代表值,非保证值。
技术
本产品群中应用的环保型材料 阻燃性再生塑料 “SORPLAS”的技术信息见此处。
应用
相关内容
SORPLAS是索尼集团株式会社的商标。SORPLAS是索尼半导体解决方案株式会社开发及提供的环保型塑料。
联系我们
有关索尼半导体解决方案集团以及产品、服务的咨询和规格、报价/采购等请求,请点击下方按钮填写专用表格与我们联系。
