高分辨率、高性能SWIR图像传感器 1/1.4英寸约532万像素 IMX992 1/1.8英寸约321万像素 IMX993 | 产品・解决方案

概述

利用短波红外线（SWIR/Short-Wavelength InfraRed）波段的光将“不可见”变为“可见”的检查、测量以及观察已越来越普遍。

高分辨率、高性能的SWIR图像传感器IMX992/IMX993，搭载了升级版的索尼自研SenSWIR™技术，凭借3.45μm的微细像素，实现了小型、高分辨率的特性。并且，该款传感器还可以通过选择与当下环境相匹配的模式来减少成像噪点，清晰捕捉细微的对象。另外，IMX992/IMX993采用了数字输出方式，具备强大的功能性，可支持SLVS和MIPI两种接口，因此更便于相机设计，有利于灵活选定零部件。

该款高性能SWIR图像传感器可满足产业领域中的检查、识别、测量等复杂多样的需求，有助于生产效率的提升。

特点

凭借业界突破性^*1的约532万像素分辨率实现高精细的SWIR成像

作为SWIR图像传感器，IMX992的分辨率约为532万像素，IMX993约为321万像素，两者的分辨率皆已达到业内突破性^*1的水平。索尼升级了自主研发的SenSWIR技术，并新开发了单位像素尺寸3.45μm的微细像素，从而实现了这一高分辨率。500万像素级别的分辨率、3.45μm的单位像素尺寸是通用C卡口的全局快门方式图像传感器普遍采用的规格，而本产品作为产业用途的SWIR图像传感器，达到了同等级的规格。

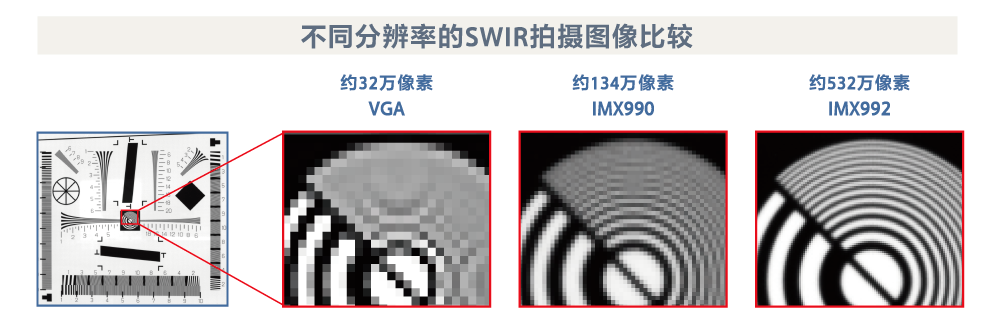

高分辨率成像使清晰捕捉细微的拍摄对象成为可能，这将大幅提升SWIR在各类检查和测量应用中的精度。在同等分辨率下，还可以通过扩大拍摄区域，利用单次大范围的成像实现生产效率的提升。

*1)在使用化合物半导体InGaAs（铟镓砷）的产业用SWIR图像传感器中。索尼调查结果（截至2023年11月）

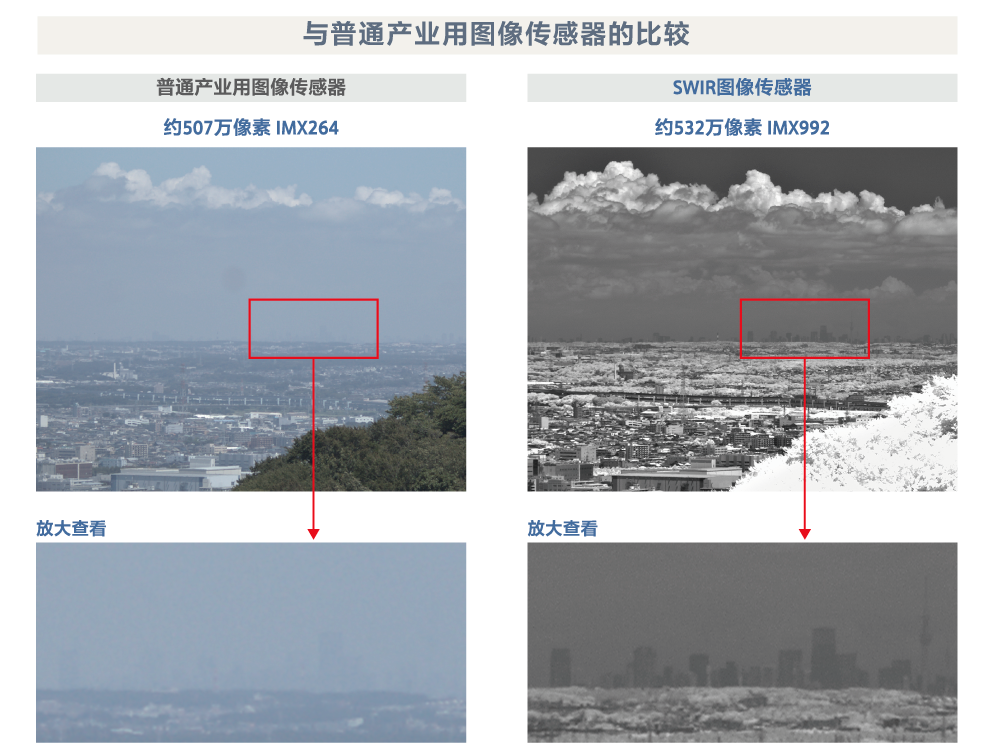

在同等分辨率下能够更加清晰地捕捉到远方建筑群。这是因为SWIR成像不容易受到空气中微粒子的干扰。

相关领域：远距离・广域观察

不易被环境明暗影响、成像噪点少

IMX992/IMX993可以根据用途选择拍摄模式。选择适当的模式，能免受环境明暗的影响，拍摄出低噪点的高品质图像。该模式可在科学测量、室外观察及其他低照度环境但重视画质的应用场景中发挥作用。

High Conversion Gain(HCG)模式与Low Conversion Gain(LCG)模式

HCG模式可在光刚被转变为电信号后噪点较少的阶段增强信号，从而使之后产生的噪点相对较少。这样，在昏暗的拍摄环境下也能拍出低噪点的图像，有助于提升识别精度。在更为重视动态范围的明亮条件下，也可切换为LCG模式。

Dual Read Rolling Shutter(DRRS)

IMX992/IMX993还搭载了可在拍摄时抑制噪点的DRRS功能。这项功能可在拍摄时将噪点减少至通常的1/4左右。
DRRS启用时，图像传感器会交互输出成对的两种图像^*2。一种是包含影像信号+噪点成分的图像，另一种是只包含噪点成分的图像。通过在相机中合成这两种图像，可获得噪点成分被大幅清除的图像。

*2) 两种图像中只有一种包含影像信号，因此，不会出现类似运动物体在两帧之间发生的轮廓模糊现象（即“伪影”）。

凭借这项功能，3.45μm的微细像素也能拍摄出低噪点的图像。

兼容MIPI提升相机设计的灵活性

传统的SWIR图像传感器一般采用模拟输出方式，而索尼的SWIR图像传感器支持数字输出，具备和产业用CMOS图像传感器同等的功能性。模拟信号输出的话，需要在相机上另外安装数字信号转换电路和产业设备所需的功能，而索尼的SWIR图像传感器中内置了这些功能。这将有助于削减相机的开发工时、实现相机的多功能化。
IMX992/IMX993不仅支持产业相机中常见的SLVS接口，还支持MIPI接口，从而提升了相机设计与零部件选定的灵活性。

从可见光到SWIR的宽波段内实现高感光度的成像

索尼的SWIR图像传感器能在包含可见光和SWIR在内的宽波段（400nm-1700nm）中成像。过去需要分别准备可见光和SWIR用途的2种相机才能进行的检测，现在1台相机就能完成，这有助于削减系统成本，提高图像处理速度，从而提高总处理能力。
IMX992/IMX993进一步强化了索尼SWIR图像传感器引以为傲的高感光度性能，从可见光到NIR的感光度都得到了提升。因此，在从可见光到SWIR的宽波段内实现了均匀的感光特性。这使得切换波长时的画质差能被控制在较低限度，提升了图像识别的可信度。

技术

短波长红外图像传感器技术 SenSWIR

查看搭载于本组产品中的SenSWIR技术信息

规格

型号		IMX992-AABA-C	IMX992-AABJ-C	IMX993-AABA-C	IMX993-AABJ-C
图像尺寸		对角11.4 mm（1/1.4英寸）		对角8.9 mm（1/1.8英寸）
有效像素		2592（H）× 2056（V）约532万像素		2080（H）× 1544（V）约321万像素
单位像素尺寸		3.45 μm（H）× 3.45 μｍ（V）
光学黑区	水平方向	前96像素、后0像素
光学黑区	垂直方向	前24像素、后0像素
最大帧率（全像素输出）	8bit	130 fps (TBD)		170 fps (TBD)
	10bit	120 fps (TBD)		150 fps (TBD)
	12bit	70 fps (TBD)		90 fps (TBD)
输入频率		37.125 MHz / 74.25 MHz / 54 MHz
电源电压		1.2 V、1.8 V、2.2 V、3.3 V 2.2 V (像素)
快门模式		全局快门（DRRS启用时为卷帘快门^*5）
输出接口		SLVS（2 ch / 4 ch / 8 ch）/ MIPI（2 lane / 4 lane）
封装	电子冷却元件	有	无	有	无
封装	尺寸	30.0 mm（H）× 30.0 mm（V）	21.0 mm（H）× 20.0 mm（V）	30.0 mm（H）× 30.0 mm（V）	21.0 mm（H）× 20.0 mm（V）
感光度^1,^2		TBD
饱和信号量^*1		TBD
量子效率^1,^3		TBD
Operability^1,^4		TBD
PDF		IMX990, IMX991, IMX992, IMX993 产品概要
